Описание

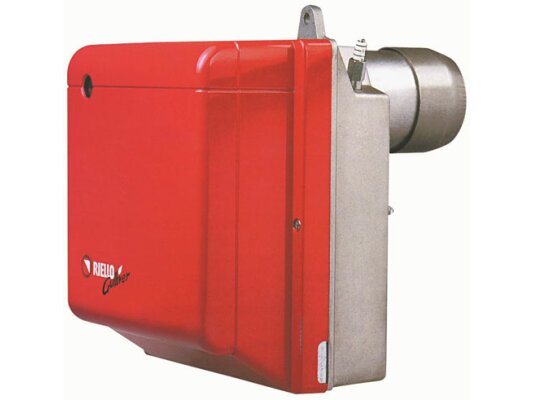

Дизельная горелка Riello RG5D TL, арт: 20052626 используется в среднемощных котлах и теплогенераторах бытового и промышленного назначения. Мощность регулируется в 2-ступенчатом режиме в диапазоне 95-296 кВт. На каждую ступень устанавливается отдельная форсунка. Фронтальный доступ к основным элементам горелки упрощает настройку и техническое обслуживание.
Основные параметры и особенности:
- питание от сети 230 В, -10 %, +10 %, 50-60 Гц,
- регулирование мощности в двухступенчатом режиме в диапазоне 95-296 кВт,
- рабочая среда – дизельное топливо максимальной вязкостью 6 мм2/с при 20°С,
- емкость конденсатора – 8 мкФ,
- рабочее давление 8-15 бар,
- потребляемая электрическая мощность – 470 Вт,
- самодиагностика неисправностей,
- фронтальный доступ к важным узлам для удобства настройки и техобслуживания,
- низкий уровень шума за счет звукоизолирующего кожуха и материалов,
- пыле-, влагозащита корпуса от пыли и влаги класса IP40,
- диапазон эксплуатационных температур: 0…+40 °С.
Конструкция и комплектация
Дизельные горелки RG оснащаются шестеренчатым жидкотопливным насосом RBL. Топливопровод может подключаться справа и слева. В стандартном исполнении насос готов к 2-трубному подключению. Для систем с одной трубой требуется перекрыть обратную линию.
Для распыления топлива модель RG5D оснащается двумя форсунками, которые приобретаются отдельно. Обе форсунки работают на одном давлении. Рекомендуемые модификации форсунок: тип W–B Delavan, Q Steinen, S Danfoss.
За счет прямого доступа к основным элементам горелки упрощена настройка и техобслуживание, не требуется демонтаж горелки. Надежный металлический корпус защищает рабочий узел от внешних воздействий, грязи.
Для оптимизации объема воздуха для горения предусмотрена воздушная заслонка и гидроцилиндр. Заслонка автоматически закрывается при остановке горелки во избежание оттока тепла из системы.
Для эффективного управления всеми функциями горелка оснащена блоком автоматики. На лицевой панели размещена кнопка перезапуска после аварийной остановки с сигнальной лампой. При подключении диагностического комплекта данные о работе системы можно анализировать на персональном компьютере.
В комплектацию включена длинная головка горения. Изменить длину головы можно, используя специальный удлинитель или ограничитель (опция). В базовую комплектацию включены: фланец с теплоизолирующей прокладкой, крепеж, 4-х и 7-штырьковая вилка, гибкие топливные шланги. Уточнить перечень опций можно у наших специалистов.
